为什么差分放大器只放大差模信号而抑制共模信

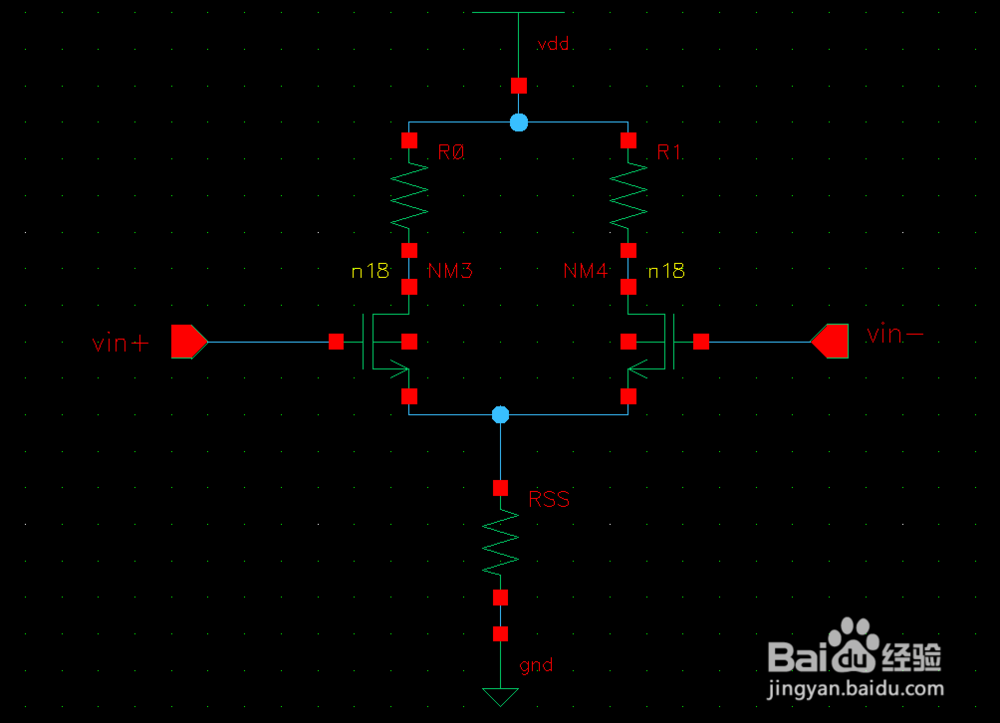

1、如下图所示以电阻作为负载的差分放大器，其中对称的两个NMOS管是放大管，下面的NMOS管提供恒流源偏置。

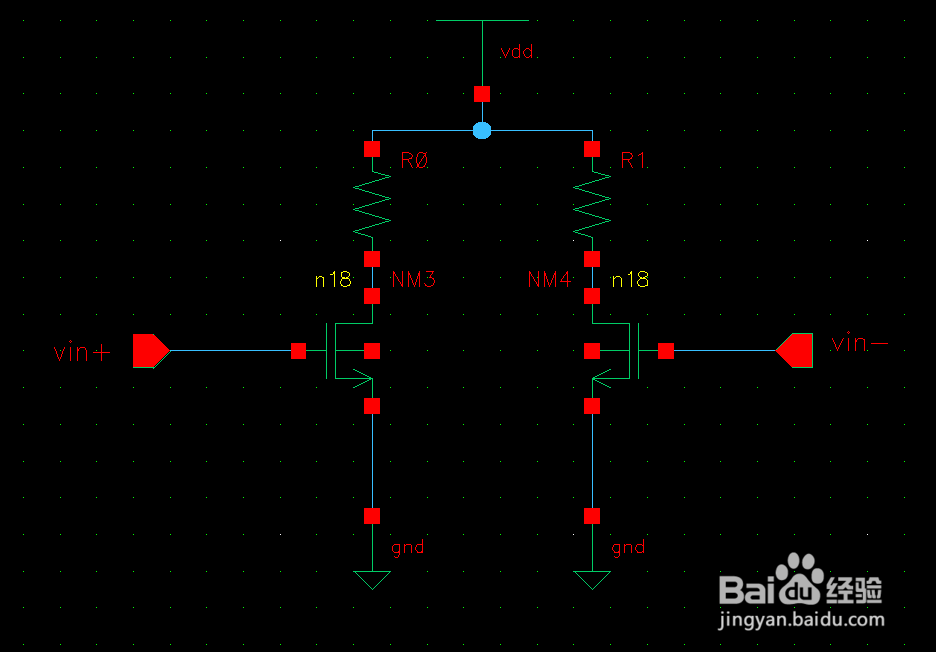

3、当两边加两个大小相等，方向相反的信号时，两个放大管的源端的电位是为0的，也就是交流地，此时我们可以简化成下面的电路

5、其实这时候就是两个独立的CS放大器了，下图的上面的部分是可以分开画的，这样的话，就可以把输入信号全部加进去，放大。

7、做一下总结：其实差分的关键就是下面的交流地的位置，能否把输入信号加进来，当为0时，可以全部加进来，当不为0时，几乎加不进来。
