1、为了保证转换效果，首先要在PS或图像处理软件中将你的图片处理成对比分明的黑白线条图，如下图所示。
4、在设置中选择一种比较适合于你的图形的设置，例如建筑、机械，也可以选一个自定义设置，根据自己的需要编辑设置，如下图所示。

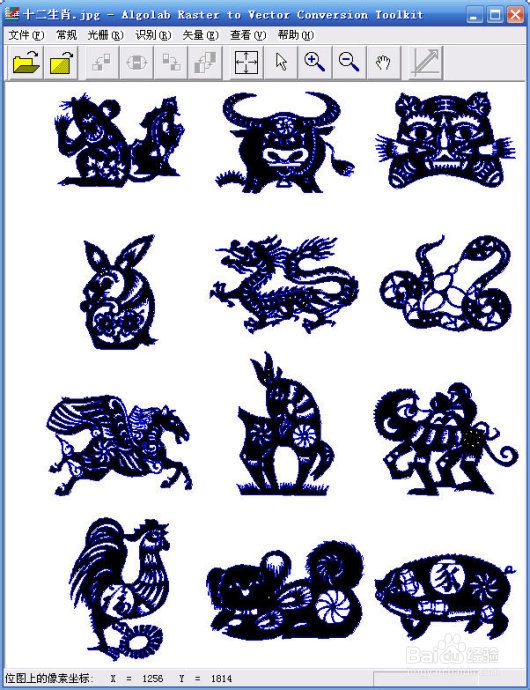

5、选择好设置后，在“识别”菜单点“矢量化”，将光栅图像转换为矢量数据。图中会出现转换后蓝色的线，如下图所示。
6、你可以检查一下是否满足要求，如果效果差很多，可以重新设置参数，重新矢量化。6、转换完了，直接在菜单中选择“文件》矢量另存为”，可以选择DXF、AI、WMF、EMF等格式，如果想在CAD里用，存成DXF就可以了。7、在CAD中打开DXF文件，检查一下效果，根据需要对局部图形进行修整，就完成，如下图所示。
7、光栅图像转换为矢量数据，转转类似的图形，只求其形，对精度没有什么要求，一点问题没有；如果真要转图纸，不能要求太高，标注肯定都是散的，文字也不能识别，想利用转换图纸进行后续编辑还是比较麻烦的，当然遇到紧急情况，不妨试一试。
