1、首先我们用到的位逻辑指令有，1号常开触点；2号常闭触点；3号否指令；4号上升沿，5号下降沿，6号线圈 7号置位，8号复位

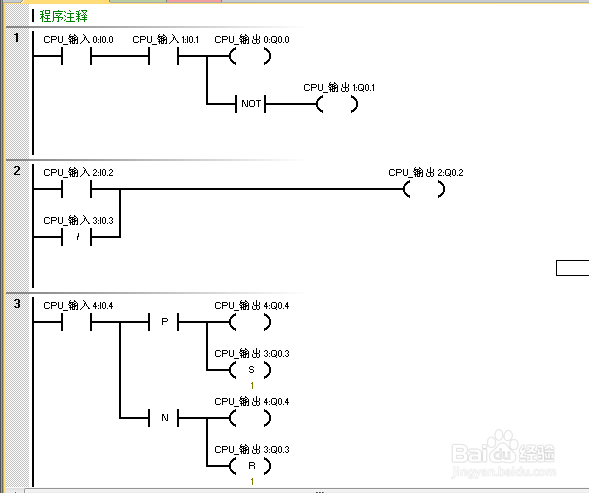

2、这个程序我们分三段编写。编写程序如图，
3、常开触点 I0.0 和 I0.1 必须接通（闭合）鸬钟召蜗才能激活 Q0.0。NOT 指令用作取反器。 在 RUN 模式下，Q0.0 和 Q0.1 的逻辑状态相反。
4、常开触点 I0.2 必须接通或常闭触点 I0.3 必须断开，才能激活 Q0.2。一个或多个并联 LAD 分支（或逻辑）为真，才能激活输出。
5、P 触点上出现上升沿输入或 N 触点上出现下降沿输入时会输出一个持欹爸葛端续 1 个扫描周期的脉冲。 在 RUN 模式下，Q0.4 和 Q0.5 的脉动状态变化过快，无法在程序状态视图中监视。 就女蒿鸳置位和复位输出将脉冲状态锁存至 Q0.3，这使得此状态变化在程序状态视图中可见。

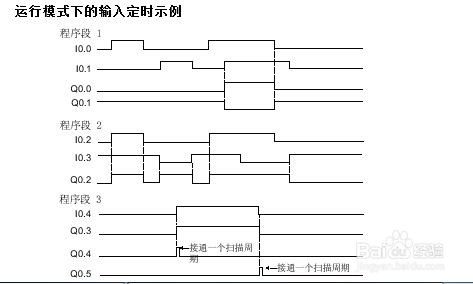

6、我们可以通过下面线性表格来看出，Q0.4是在上升沿一瞬间置1然后回0，Q0.5是在下降沿一瞬间置1然后回0。
