1、信号发生模块的设计
2、 选取一个8051单片机芯片，将晶振电路、复位电路、电源电路连接到单片机相应的引脚上组成单片机的最小系统。利用单片机的中断资源和I/O口资源进行相应连接并进行程序编辑：用P3.2口控制初始信号的发射与否，用P0.O口、P0.1口发射初始信号，如图1所示。
5、如图3所示，当在LC并联电路中发生并联谐振时，由电路的特性可知：
7、在实验中已知频率和电容参数计算电感参数，由已知条件可得：Ll=L2=11257.9 nH;L3=112.58 nH。 由单片机输出的信号频率即在A1点或A2点(0.03 MHz)经由5倍频放大后输出的信号频率应为输入信号频率的5倍即为A3点或A4点(O.15 MHz)，仿真结果如图5所示。
9、由5浜创顾买倍频放大器输出的信号频率即在A3点或A4点(0.15 MHz)经由两个非门后(即在A5点或A6点)输出的信号应为方波，仿真结果如图7所示。 2.4 和频电路的设计 在本实验中运用的是CD4081集成与门电路，与门主要是将输入的两列方波信号相互作用后再输出，而后进入后面的5倍频电路进行进一步的处理。在本实验中与门起到了乘法器的作用，并且可以减少杂波的干扰，使实验效果更加良好。 其中与门实现和频的原理是实验中的关键，下面就对此做出讨论：设两列占空比为1;1幅值为1的方波b(t)和x(t)的频率分别为f0和f1= f0+△，其中f0为标准频率，f1为待测频率，设f1≥f0且1≤f1/f0<2(同理可证明f0≥f1且1≤f0/fl<2的情况)，△max=max{△}< p>

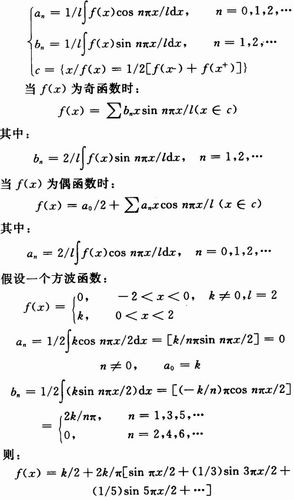

11、 假设有两列波： 方波1可表示为： sinω1t+(1/3)sin3ω1t+(1/5)sin5ω1t+… 方波2可表示为： sinω2t+(1/3)sin3ω2t+(1/5)sin5ω2t+… 方波1乘以方波2就为ω1+ω2波。 本实验中方波1(0.15 MHz)与方波2(0.15 MHz)经过与门后就变成0.3 MHz(0.15MHz+0.15MHz)的方波，如图8所示。
